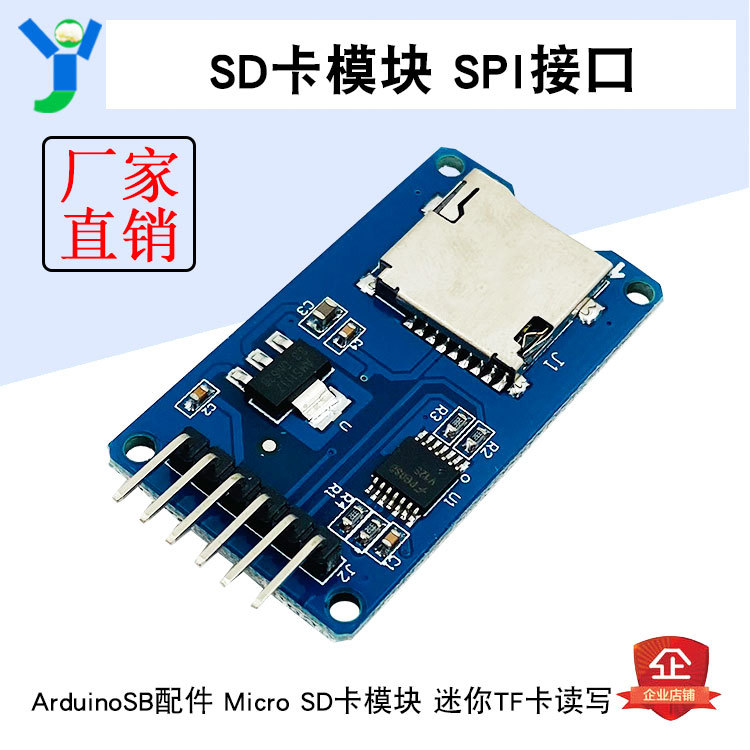

Bảng mạch đầu đọc thẻ nhớ Micro Sd

Thời gian giao hàng dự kiến cho sản phẩm này là từ 7-9 ngày

Miêu tả sản phẩm:

Mô-đun (đầu đọc thẻ nhớ Micro sd) Micro sd, thông qua hệ thống tệp và trình điều khiển giao diện spi, hệ thống máy tính vi mô hoàn thành việc đọc và ghi tệp thẻ micro sd. Người dùng Arduino sử dụng thư viện thẻ sd của arduino Ide để hoàn tất quá trình khởi tạo và ghi thông tin lên thẻ

Miêu tả sản phẩm:

Mô-đun (đầu đọc thẻ nhớ Micro sd) Micro sd, thông qua hệ thống tệp và trình điều khiển giao diện spi, hệ thống máy tính vi mô hoàn thành việc đọc và ghi tệp thẻ micro sd. Người dùng Arduino sử dụng thư viện thẻ sd của arduino Ide để hoàn tất quá trình khởi tạo và ghi thông tin lên thẻ

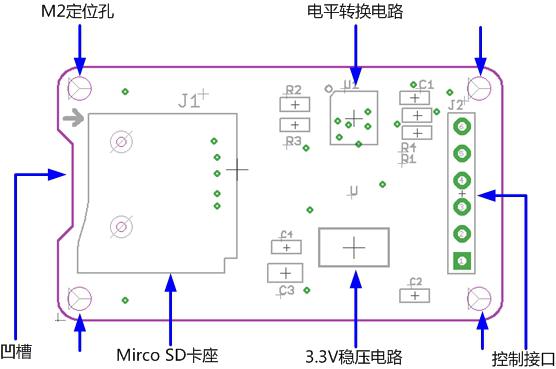

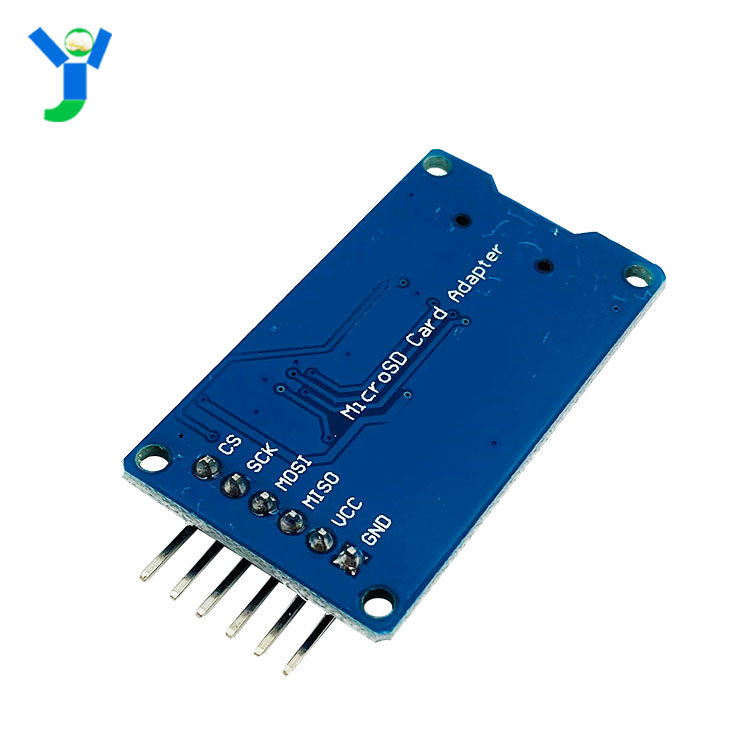

Giao diện điều khiển: Tổng cộng 6 chân (Gnd, vcc, miso, mosi, sck, cs), gnd land, vcc để cấp nguồn, bus spi của miso, mosi, sck, cs

3.3v: Ldo 3.3v, micro sd

Bảng mạch chuyển đổi mức độ: Chuyển đổi tín hiệu sang thẻ micro sd sang 3,3v, tín hiệu miso thẻ micro để điều khiển hướng giao diện cũng được chuyển đổi thành 3,3v, hệ thống máy tính chip đơn avr có thể đọc tín hiệu

Micro sd: Đây là loại thẻ nhớ tự ghi lại, lắp thẻ thuận tiện.

Vị trí lỗ: 4 m2, mức khẩu độ là 2,2mm, giúp mô-đun dễ dàng lắp đặt và định vị, thực hiện kết nối các mô-đun

Cách sử dụng:

1 arduino catduino (nếu bạn không Không quen với phần cứng mã nguồn mở có thể hiểu là atmega328p) Và mini usb
- Kết nối catduino với mini usb, nếu là lần đầu sử dụng bảng mạch chủ, bạn có thể tìm thấy cổng nối tiếp rẽ usb từ các ổ trong thư mục Ide của arduino.

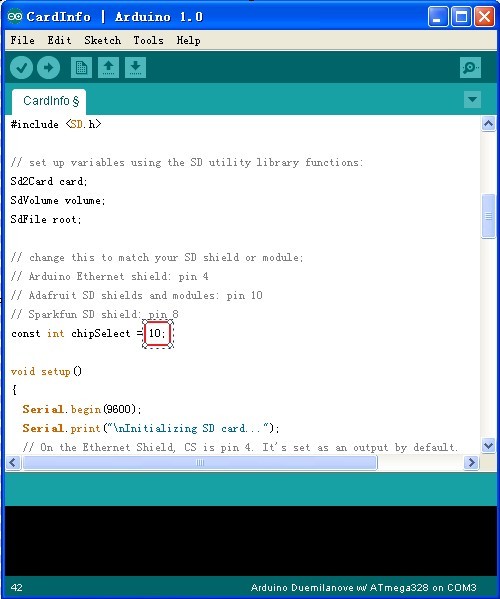

4. Thẻ micro sd đọc và ghi chương trình sử dụng arduino Ide, theo thông tin là arduino-1.0 / thông tin tệp/ sd. Mở lại arduino Ide, bấm vào nút mở trên thanh công cụ, mở thông tin thẻ nhớ trong sd, như trong hình bên dưới, điều quan trọng cần lưu ý là tín hiệu lựa chọn nên được thay đổi thành chân thực sự được kết nối với mô-đun , chọn d10 trong khi thử nghiệm

Phù hợp cho 1 micro sd

Phù hợp cho 1 micro sd 2g

Thiết kế 1 tấm chắn đế arduino (Liên kết nội bộ);

6 giao diện điều khiển được sử dụng để kết nối mô-đun và giao diện spi được trích dẫn trên lá chắn đế

Các bước kiểm tra:

- Cắm tấm chắn đế trực tiếp trên bo mạch chủ catduino, đảm bảo rằng thẻ nhớ micro sd được định dạng thành định dạng fat 16 hoặc fat32 và lắp vào mô-đun thẻ micro sd.
- kết nối các mô-đun thẻ nhớ micro sd với các giao diện với 6 đầu góc vào dây Murdoubon, như trong hình dưới đây

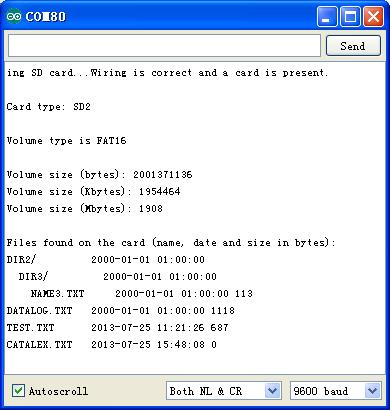

Chọn cổng nối tiếp, tên bảng mạch, nhấp vào nút ghi, bạn có thể ghi. Quy trình hiện thông tin của thẻ microsd, bao gồm loại thẻ, loại hệ thống tệp, dung lượng lưu trữ, cũng liệt kê tên tệp trong thẻ. Nhấp vào màn hình để xem.
